属性
一般
| 财产 | 价值 |
|---|---|
密度 |
8.93 g / cm³ 显示供应商材料密度为8.93 g/cm³的材料 |
维
| 财产 | 价值 |
|---|---|
维 |
带材厚度0.08 - 3.0毫米，其他规格的要求。带材宽度从8.5毫米。可提供电镀和热浸镀锡带。 |
机械
| 财产 | 价值 | 测试标准 | 评论 |
|---|---|---|---|
弯曲度180°，bw |
1 (-) 显示供应商材料弯曲度180°，bw为1 [-] |
ASTM B820 |
R360 |弯曲厚度≤0.5 mm，弯曲宽度:10mm |
|
2.5 (-) 显示供应商材料弯曲度180°，bw为2.5 [-] |
ASTM B820 |
R420 |弯曲厚度≤0.5 mm，弯曲宽度:10mm |
|
|
4 (-) 显示供应商材料弯曲度180°，bw为4 [-] |
ASTM B820 |
R460 |弯曲厚度≤0.5 mm，弯曲宽度:10mm |
|
弯曲度180°，gw |
1 (-) 显示供应商材料弯曲度180°，gw为1 [-] |
ASTM B820 |
R360 |弯曲厚度≤0.5 mm，弯曲宽度:10mm |
|
2 (-) 显示供应商材料弯曲度180°，gw为2 [-] |
ASTM B820 |
R420 |弯曲厚度≤0.5 mm，弯曲宽度:10mm |
|
|
2.5 (-) 显示供应商材料弯曲度180°，吉瓦2.5 [-] |
ASTM B820 |
R460 |弯曲厚度≤0.5 mm，弯曲宽度:10mm |
|
弯曲性90°，bw |
0 (-) 显示供应商材料弯曲度90°，bw为0 [-] |
En iso 7438 |
R360 |弯曲厚度≤0.5 mm，弯曲宽度:10mm |
|
1 (-) 显示供应商材料弯曲度90°，bw为1 [-] |
En iso 7438 |
R420 |弯曲厚度≤0.5 mm，弯曲宽度:10mm |
|
|
2 (-) 显示供应商材料弯曲度90°，bw为2 [-] |
En iso 7438 |
R460 |弯曲厚度≤0.5 mm，弯曲宽度:10mm |
|
弯曲性90°，gw |
0 (-) 显示供应商材料弯曲度90°，gw为0 [-] |
En iso 7438 |
R360 |弯曲厚度≤0.5 mm，弯曲宽度:10mm |
|
1 (-) 显示供应商材料弯曲度90°，gw为1 [-] |
En iso 7438 |
R420 |弯曲厚度≤0.5 mm，弯曲宽度:10mm |
|
|
1.5 (-) 显示供应商材料弯曲度90°，gw为1.5 [-] |
En iso 7438 |
R460 |弯曲厚度≤0.5 mm，弯曲宽度:10mm |
|
弹性模量 |
120年平均绩点 显示弹性模量为120 GPa的供应商材料 |
||
伸长 |
2% 显示供应商材料伸长率为2%的材料 |
min. | R420, A50 |
|
|
3% 显示供应商材料伸长率为3%的材料 |
min. | R360, A50 |
||
硬度、维氏 |
110 - 130 [-] 显示供应商材料的硬度，维氏110 - 130 [-] |
R360 |仅供参考 |
|
|
120 - 150 [-] 显示供应商材料的硬度，维氏120 - 150 [-] |
R420 |仅供参考 |
||
|
130 (-) 显示供应商材料的硬度，维氏130 [-] |
min. | R460 |仅供参考 |
||
泊松比 |
0.33 (-) 显示供应商材料泊松比0.33的材料[-] |
||
抗拉强度 |
360 - 430 MPa 显示供应商材料的抗拉强度为360 - 430mpa |
R360 |
|
|
420 - 490 MPa 显示抗拉强度为420 - 490 MPa的供应商材料 |
R420 |
||
屈服强度 |
300 MPa 显示屈服强度为300 MPa的供应商材料 |
min. | R360 |
|
|
350 MPa 显示屈服强度为350 MPa的供应商材料 |
min. | R420 |
||
|
410 MPa 显示屈服强度为410 MPa的供应商材料 |
min. | R460 |
热
| 财产 | 温度 | 价值 | 评论 |
|---|---|---|---|
热膨胀系数 |
1.73 e-05 1 / K 热膨胀系数为1.73e-05 1/K的材料 |
平均值在20-300°C之间 |
|
比热容 |
385 J /(公斤·K) 比热容为385 J/(kg·K)的材料 |
||
热导率 |
20°C |
330 W / (m·K) 导热系数为330 W/(m·K)的材料 |

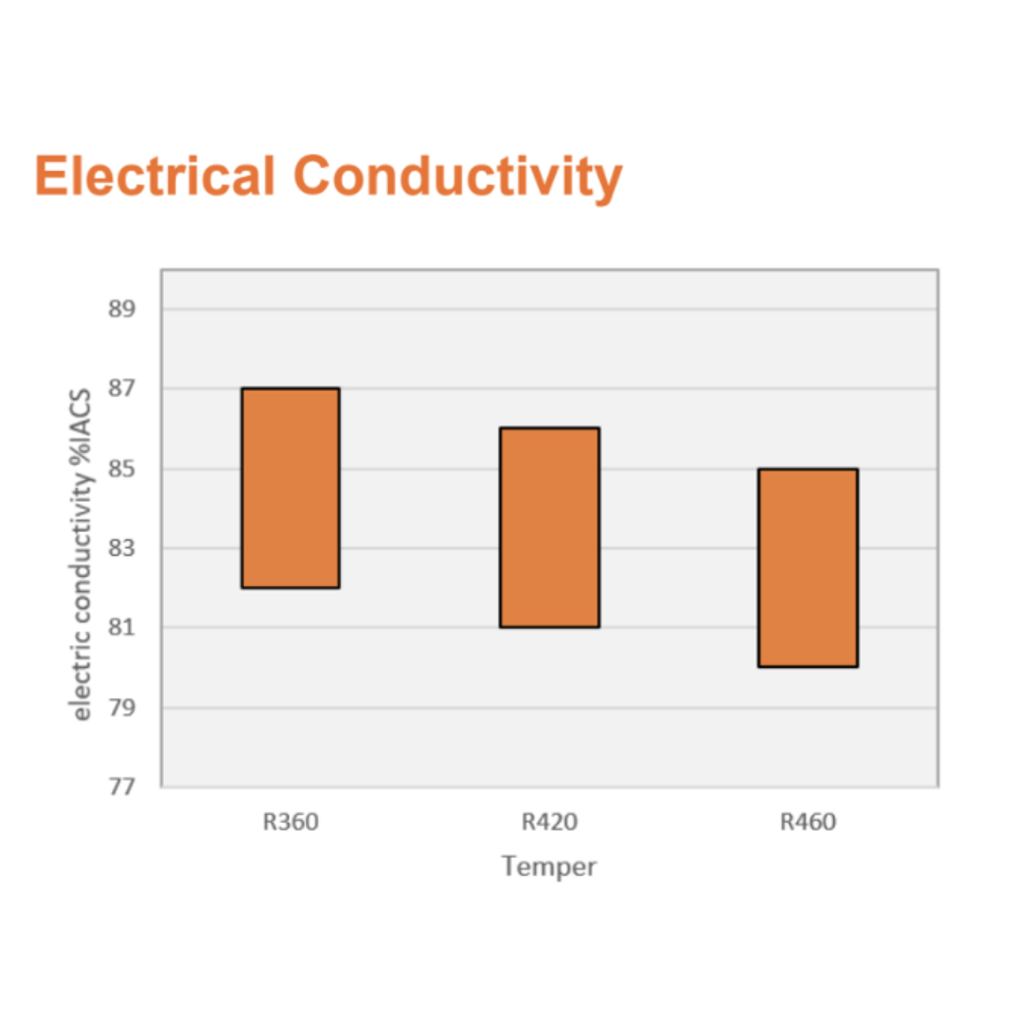

化学性质
| 财产 | 价值 |
|---|---|
铜 |
平衡 |
锡 |
0.15% 显示供应商材料的锡含量为0.15% |
技术性能
| 财产 | ||
|---|---|---|
| 应用领域 | 应用目标: 理想的电源连接器。 |
|
| 化学成分 | 化学成分是合金的名义成分 |
|
| 涂层 | 电镀:好 热浸镀锡:很好 |
|
| 冷成型 | 好 |
|
| 加工 | 不适合 |
|
| 包装尺寸 | 外径可达1300mm的标准线圈。卷筒重达500公斤的横绕线圈。多线圈可达3吨。 |
|
| 焊接通用 | 软钎焊:好 |
|
| 试验 | 疲劳强度: 疲劳强度定义为材料在对称交变载荷作用下承受10.000.000次载荷循环而不断裂的最大弯曲应力幅值。它取决于所选择的回火，通常可以用抗拉强度的1/3来估计。对于固溶细晶粒材料，疲劳强度可提高至拉伸强度的0.5倍。 弯曲试验: 根据EN ISO 7438, 180°弯曲试验acc。对于ASTM B820，所示值可能显示橘皮，但没有裂纹。 |
|
| 焊接 | 激光焊接:好 电阻焊:良好 |
|
