一般
财产 | 温度 | 价值 | |
---|---|---|---|
密度 |
23.0°C |
14.4 g / cm³ 显示密度为14.4 g/cm³的供应商材料 |
|

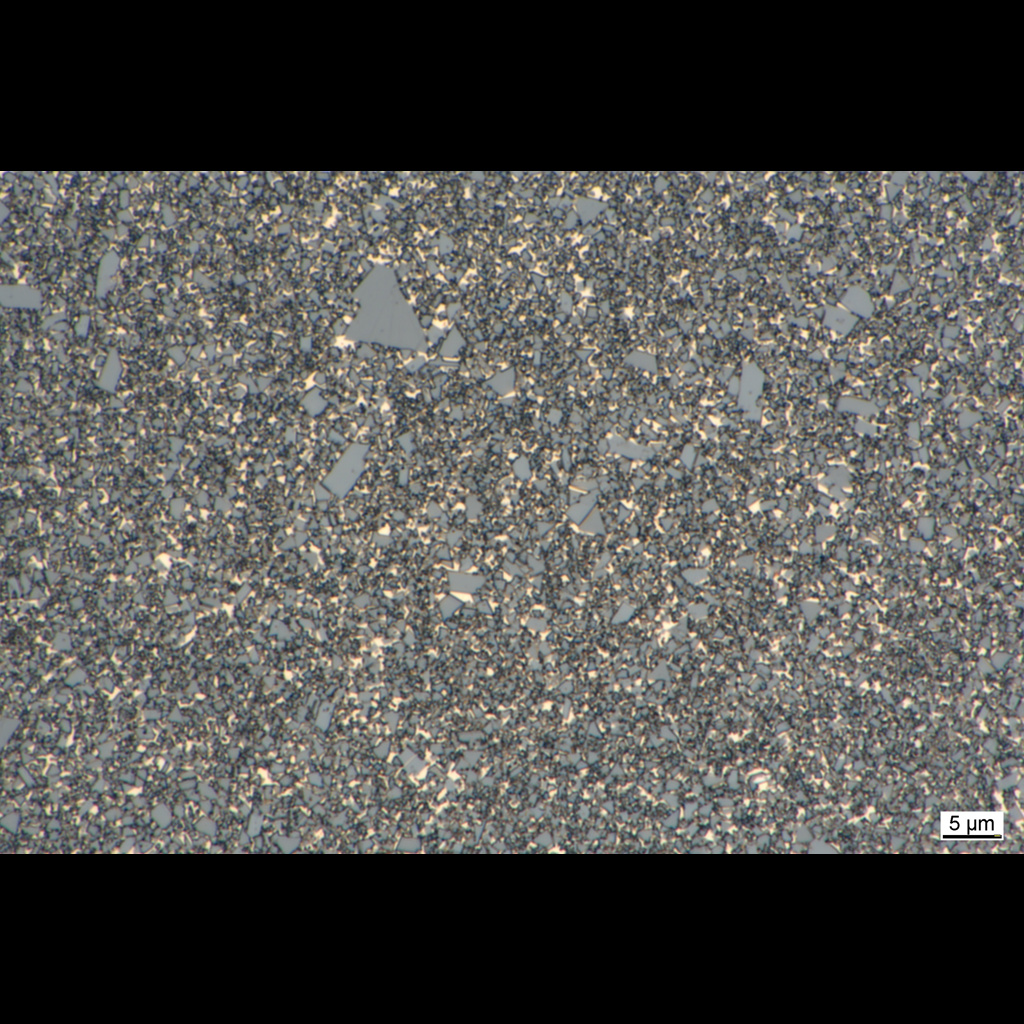

粒结构 |
亚微米(0.5微米- 0.8微米) |
机械
财产 | 温度 | 价值 | 评论 |
---|---|---|---|
弹性模量 |
23.0°C |
574年平均绩点 显示弹性模量为574 GPa的供应商材料 |
|
硬度,洛氏A |
23.0°C |
91.7 (-) 显示供应商材料的硬度,洛氏A为91.7 [-] |
|
硬度,维氏,10 |
23.0°C |
1590 (-) 显示供应商材料材料硬度,维氏,10 of 1590 [-] |
En iso 6507-1 |
硬度,维氏,30 |
23.0°C |
1570 (-) 显示供应商材料材料硬度,维氏,30 of 1570 [-] |
En iso 6507-1 |
平面应变断裂韧 |
23.0°C |
9.3 MPa·√m 显示平面应变断裂韧性为9.3 MPa·√m的供应商材料 |
ISO 28079 |
泊松比 |
23.0°C |
0.21 (-) 显示供应商材料泊松比为0.21的材料[-] |
|
抗拉强度,横向 |
23.0°C |
3600 MPa 显示供应商材料的抗拉强度,横向为3600mpa |
Din en iso 7438 |
热
财产 | 温度 | 价值 |
---|---|---|
热膨胀系数 |
23.0°C |
5.2 e-6 1 / K 显示热膨胀系数为5.2E-6 1/K的材料 |
比热容 |
23.0°C |
0.2 J /(公斤·K) 比热容为0.2 J/(kg·K)的材料 |
热导率 |
23.0°C |
65 W / (m·K) 导热系数为65 W/(m·K)的材料 |
热扩散率 |
23.0°C |
23.1毫米²/ s 显示热扩散系数为23.1 mm²/s的供应商材料 |
技术性能
财产 |
---|
